LEDビジョンに種類があるCOB・SMD・GOB技術の違い

2024年11月15日2026年6月12日

LEDビジョンの画質や耐久性、寿命を大きく左右するのが、LEDチップを基板に固定する「パッケージング技術」です。

LEDビジョンにおけるCOB（Chip On Board）、SMD（Surface Mounted Device）、およびGOB（Glue On Board）は、それぞれ異なる技術を採用しており、それぞれが特定の用途や条件に適しています。

現場管理川越

現在、市場の主流となっている「SMD」「COB」「GOB」の3つの技術について、仕組みと違いを分かりやすく解説します。

サイネージ広告お任せ下さい。

LEDビジョン、デジタルサイネージならお任せ下さい。
全国対応で企画から設置まで最適なご提案を致します。

無料相談を受け付けておりますので、お気軽にご利用ください。

無料相談はこちら

＼フォームからのご相談24時間お気軽にどうぞ／

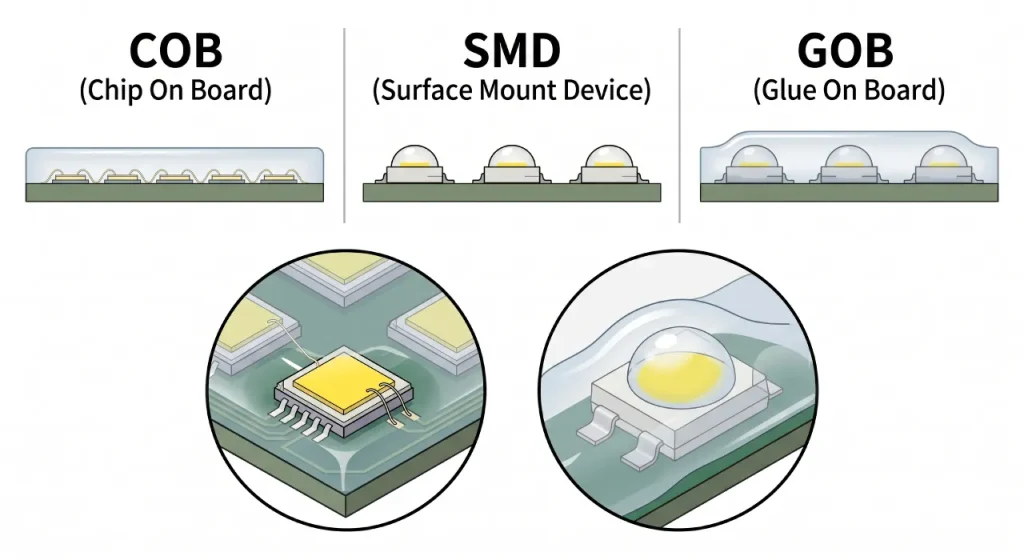

COB・SMD・GOBの仕組みと技術的な違い

スクロールできます

特徴	メリット	デメリット
1mm以下の極小ピッチを実現できるため、「超高精細ディスプレイ」に採用されます。	LED同士の間隔を限界まで狭めることができ、美しい映像（4K・8Kなど）を実現。防水・防塵・耐衝撃性に極めて優れています。	コストが高く、不具合が起きた際の部分修理が難しい。モジュールごとに交換対応になるケースが多い。
現在流通しているLEDビジョンの大半に採用されている最もスタンダードな技術です。	コストが抑えられる均一性・視野角に優れるドット抜けをハンダ付けで補修可能	LED基盤が露出しているため、衝撃に弱くものをぶつけると灯体がぽろっと脱落しやすい
SMDとCOBの「良いとこ取り」をしたハイブリッドな進化系技術	SMDが持つ「優れた色再現性」と「低コスト」の手軽さを活かし、COBのような「高い防水・防塵・耐衝撃性」をプラス	品質によっては、LEDの放熱性がやや下がるリスクや、経年劣化によって稀に透明な樹脂が変色（黄変）するリスクがあるう

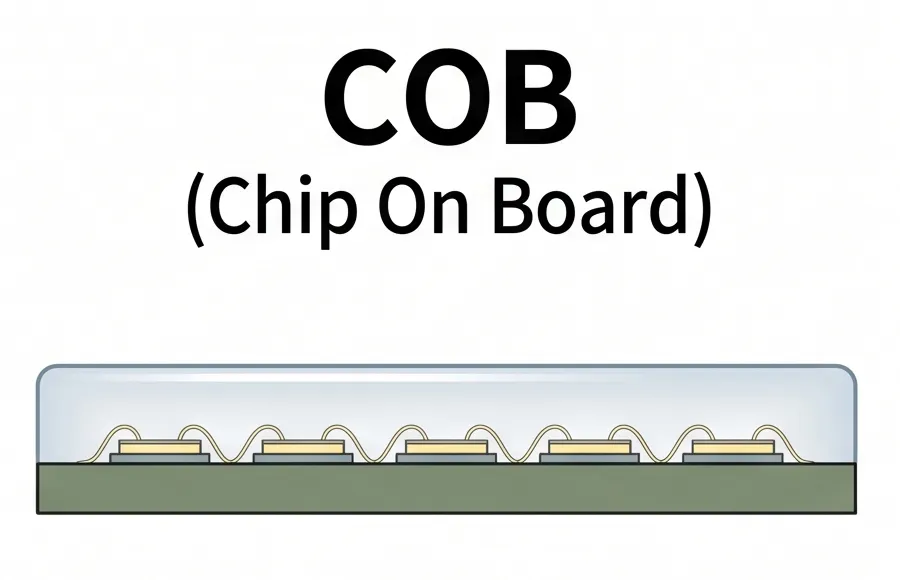

1. COB（Chip On Board）技術

COBは「Chip On Board」の略で、パッケージを使用せず、LEDチップ（ベアチップ）を基板の上に直接高密度に敷き詰め、その上から透明な樹脂で画面全体をコーティングして一体化させる次世代の技術です。

この方法では、複数の小型LEDチップを一つの基板に密接に配置し、それを一つの発光ユニットとして利用します。

LEDチップは封止材で覆われ、保護されるとともに発光効率が向上します。

特徴

高密度実装

小型チップを密集させることで、LEDビジョンの解像度と輝度が向上します。

特徴

優れた熱管理性能

基板に直接実装されるため、熱を効率的に放散できます。

特徴

広視野角

チップの小型化と一体化により、視野角が広がり、均一な発光を実現します。

利点

高い信頼性
チップが密閉されているため、防水性や防塵性が高く、耐久性に優れます。
優れた発光効率
無駄な光の拡散を抑え、明るいディスプレイが可能です。
軽量・コンパクト
SMDに比べて軽量で、薄型設計が可能です。

欠点

製造コストが高い
高密度実装には高精度な技術と設備が必要で、初期コストが増加します。
修理の困難さ
チップが直接基板に取り付けられているため、故障時の修理が難しいです。

適用範囲

屋内および屋外の高解像度LEDビジョン
小型ディスプレイやウェアラブルデバイス

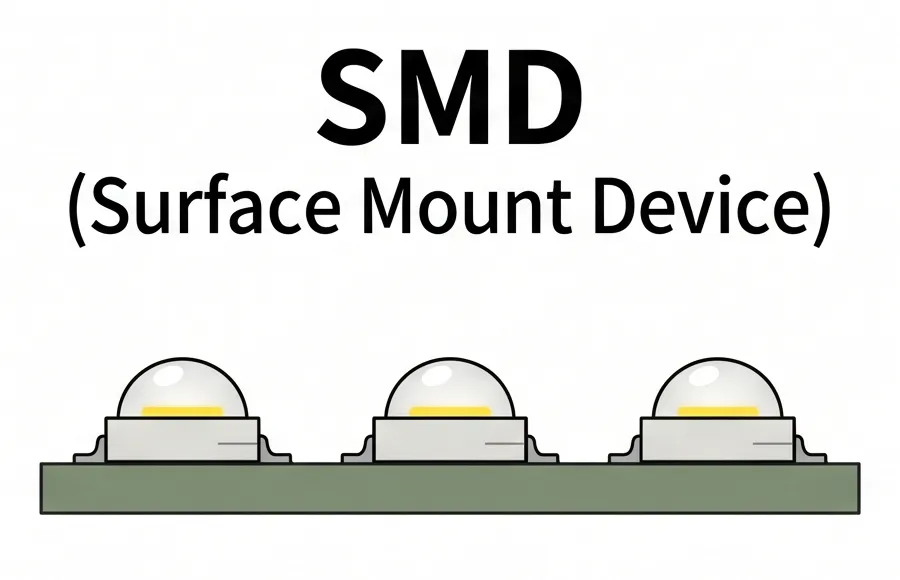

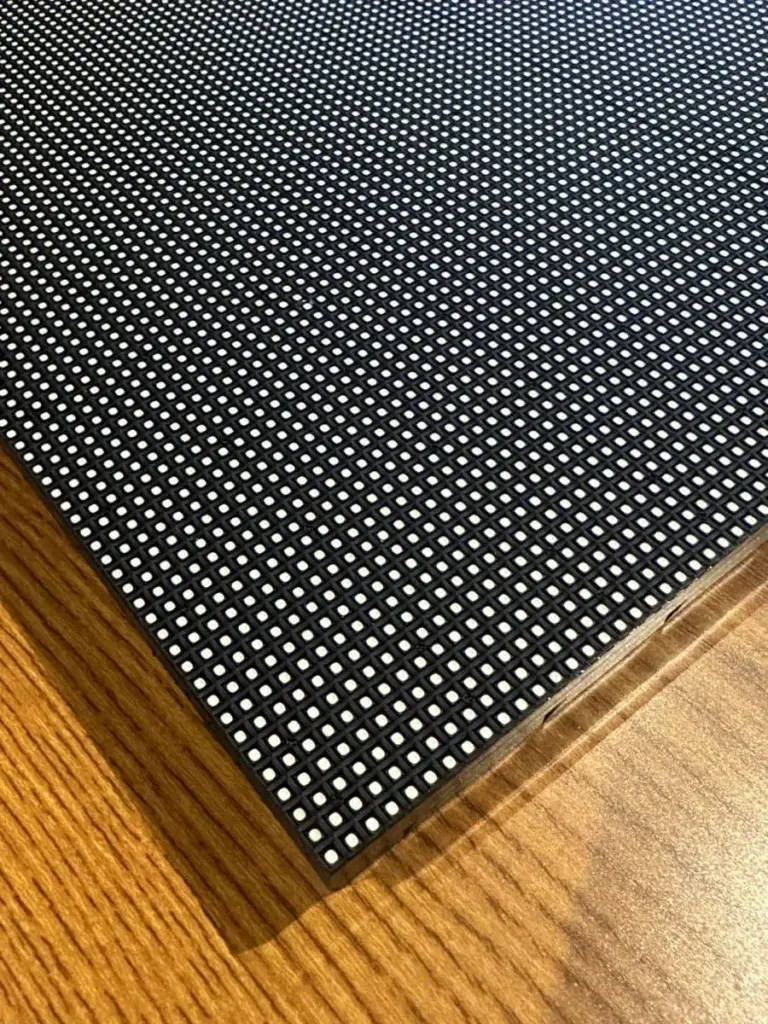

2. SMD（Surface Mounted Device）技術

SMDは「Surface Mounted Device」の略で、赤・緑・青（RGB）の3つのLEDチップを、あらかじめ1つの小さな「パッケージ（灯体）」に封入し、そのパッケージを基板の表面にハンダ付けする技術です。

1つのパッケージにRGB（赤・緑・青）の3つのチップを収めているため、カラーディスプレイに適しています。

特徴

標準化された構造

各パッケージが規格化されているため、大量生産が可能です。

特徴

柔軟な設計

パッケージサイズや基板レイアウトを変更することで、多様な用途に対応できます。

特徴

比較的低コスト

COBに比べて製造コストが低く、広く普及しています。

利点

メンテナンスの容易さ
パッケージ単位で交換可能なため、修理やメンテナンスが簡単です。
普及率の高さ
SMDは市場で最も一般的な技術であり、部品調達が容易です。
コストパフォーマンス
性能とコストのバランスが取れているため、大型ディスプレイに最適です。

欠点

熱管理が課題
チップがパッケージに収められているため、熱放散性能がCOBに比べて劣ります。
視野角が狭い
パッケージの形状によって視野角が制限される場合があります。
ピッチの限界
超高解像度を実現する場合、チップ間の距離を縮めるのが難しいです。

適用範囲

大型屋外ディスプレイ（広告、イベント用）
一般的な屋内スクリーン（会議、商業施設）

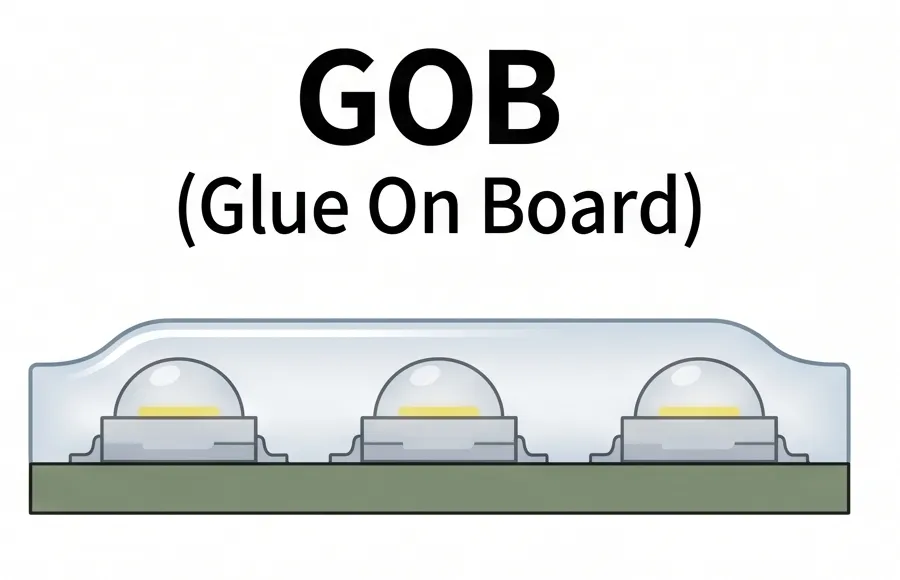

3. GOB（Glue On Board）技術

GOBは「Glue On Board」の略で、基本構造は「SMD」と同じです。

SMD技術でLEDパッケージを基板に実装した「後」に、画面の表面全体に透明なエポキシ樹脂（グルー）を流し込んで完全にコーティング・保護する技術です。

この防護層がSMDチップを完全に覆い、物理的な耐久性や環境耐性を向上させます。

特徴

高い耐環境性

防水性、防塵性、衝撃耐性が向上し、屋外用途に適しています。

特徴

保護層による視覚効果

光の反射や散乱を抑え、鮮明な画像表示を実現します。

特徴

既存技術との互換性

SMDベースであるため、既存の製造プロセスを活用できます。

利点

強化された耐久性
保護層により、外部からのダメージを最小限に抑えます。
屋外用途への適性
厳しい環境条件でも安定して動作します。
既存の利点を保持
SMD技術の柔軟性やコスト効率を維持します。

欠点

透明層による発熱問題
樹脂層が熱放散を妨げることがあり、過熱の可能性があります。
生産コストの上昇
樹脂の追加処理が必要なため、SMD単独よりも製造コストが高くなります。
視覚的な影響
樹脂層の厚さや透明度により、色再現性や輝度が若干変化することがあります。

適用範囲

屋外ディスプレイ（広告用ビルボード）
耐久性が求められる特殊用途（防犯カメラシステム、軍用機器）

4. 技術の比較

特性	COB	SMD	GOB
密度	高密度	中密度	中密度
耐久性	非常に高い	中程度	非常に高い
視野角	広い	標準	広い
コスト	高い	低い	中程度
修理の容易さ	難しい	容易	中程度
熱管理性能	優れている	やや劣る	樹脂の影響で変動
用途	高解像度、小型表示	大型表示、汎用用途	厳しい環境下の表示用途
